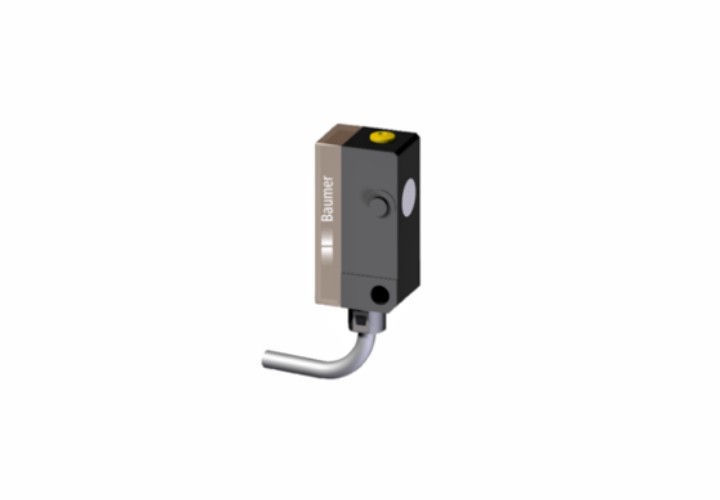

堡盟 Baumer UNDK 10P8914 微型超聲波接近傳感器|纖細的矩形設計，貨號：10161451。
? 感應范圍：10 … 200 mm；
? 輸出電路：PNP 常開 (NO) / 常閉 (NC)；
? 調節方式：自學習；
? 連接方式：2米電纜；
? 工作溫度：-10 … 60 °C；
? 防護等級：IP 67。

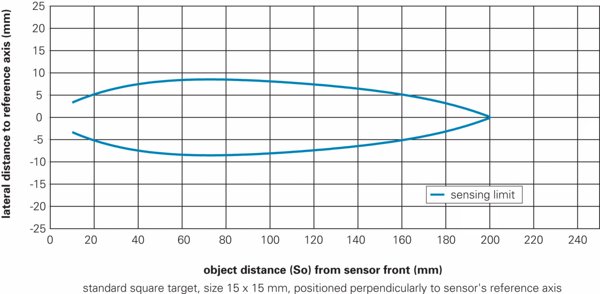

典型聲錐縱面
| （1）基本參數 | |
| 感應范圍 Sd | 10 … 200 mm |
| 感應范圍遠端限值 Sde | 30 … 200 mm |
| 典型遲滯 | 4 % Sde |
| 重復精度 | 0,5 mm |
| 溫漂 | < 0.18% Sde/K |
| 響應時間 ton | < 15 ms |
| 釋放時間 toff | < 15 ms |
| 聲波頻率 | 380 kHz |
| 調節 | 自學習 |
| 對準器 | 目標物指示燈閃爍 |
| 輸出指示燈 | 綠色LED |
| （2）電氣參數 | |
| 電源電壓范圍 +Vs | 12 … 30 VDC |
| 最大電流消耗（無負載） | 35 mA |
| 輸出電路 | PNP常開/常閉 |
| 輸出電流 | 200 mA |
| 壓降 Vd | <2 VDC |
| 殘余紋波 | < 10 % Vs |
| 短路保護 | 是 |
| 反極性保護 | 是 |
| （3）機械參數 | |
| 類型 | 矩形 |
| 外殼材質 | 塑料（ASA） |
| 寬度 / 直徑 | 10,4 mm |
| 高度 / 長度 | 27 mm |
| 深度 | 14 mm |
| 連接方式 | 2米直接出線 |
| （4）環境條件 | |
| 工作溫度 | -10 … +60 °C |
| 防護等級 | IP 67 |
尺寸圖

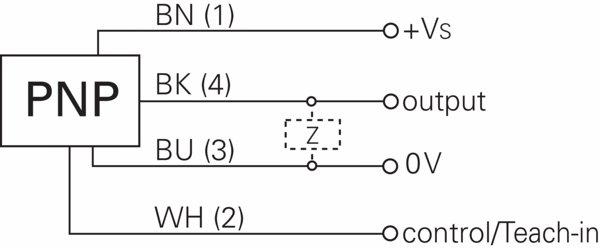

電路圖
